接触雷达电平发射机

液位传感器|雷达液位发射器

规范| CAD绘图

---

---

•19°波束角
• 大型液晶显示器
• 坦克映射函数

2291导波雷达液位发射机设计用于导电或非导电液体、纸浆和固体的连续液位测量。2291液位计基于众所周知的TDR(时域反射计)原理工作。微脉冲以光的速度沿探测波导发送。脉冲一到达介质表面，就被反射回电子模块。水平距离与脉冲的飞行时间成正比。反射信号依赖于材料的介电常数;测量的可行性是εr≥1.9。TDR技术不受介质特性及其上方空间的影响。测量也不受材料物理性质变化的影响，如温度、压力、介电常数。


GF+ Signet 2291接触式雷达水平发射机的特点包括:

• 测量范围可达6米(19.6英尺)
• 精度:±5mm(0.2英寸)
• 可根据要求提供PP / PFA涂层探头
• 杆和电缆版本可用
• 最小εr 1.9
• 2线版
• 图形LCD显示器
• 4-20 mA + HART输出
• 温度范围:-30℃…+90℃(-22°F…+194°F)
• 最大工艺压力:40 bar (580 psi)
• IP67防护

典型应用:

• 库存的坦克
• 天坦克
• 用于混合和配料的工艺容器
• 缓冲罐
• 旁路应用(需要校正)
• 静脉井
• 粉末
• 轻微的导电泡沫
• 低介电常数液体

---

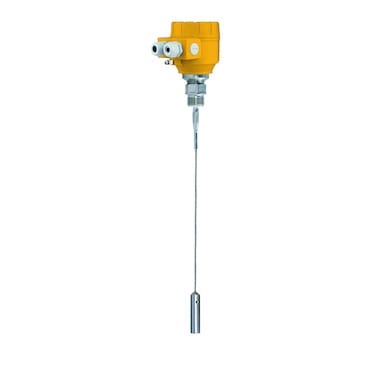

GF 2291接触式雷达液位传感器

品牌:+ GF +

Ref部分:2291-x-xx-x
IWN:lev-003902

类别:等级传感器，雷达电平发射器

+ GF + 2291引导波雷达电平变送器设计用于导电或非导电液体，纸浆和固体的连续水平测量。

2290章非接触式雷达电平变送器规格说明:

测量值
水平距离;计算值:体积，质量

测量范围
0.2米- 18米(0.65英尺- 59英尺)(取决于流程液体的r)

准确性
±3毫米(0.1英寸)

过程的温度
-30°C…+ 100°C(-22°C…+ 212°C),(120°C(248°F)为马克斯。2分钟);带PP天线外壳:最大。: 80°c(176°f)

过程的压力
25 bar at 120°C(248°F);带塑料天线外壳:3 bar at 25°C(77°F)

测量频率
10 ... 60秒根据应用程序设置

住房
塑料(/ PBT)

光束角度
最低19°

进入保护
IP 67

进程连接
DN40 / 1½”BSP, 1½”NPT”螺纹

输出
4 - 20 mA + HART

电源
20伏…36伏直流

一般审批
ATEX (ia): II 1/2 G Ex ia IIB T6…T5 Ga/Gb， ICEX (ia): EX ia IIB T6…T5 Ga/Gb, CE, FCC
