2290非接触雷达级变送器

等级传感器|雷达水平变送器

规格|CAD绘图

---

---

•19°波束角
• 大型液晶显示器
• 坦克映射功能

25 GHz（k波段）+ GF + 2290脉冲雷达是工业过程中最渐进的非接触雷达电平变送器。具有出色的精度，紧凑的天线和用户友好的设置，2290是一种有效，简单，低成本的优选选择，用于苛刻的级别应用。GF的新型K频段雷达具有3mm（0.1μch）精度和短的止频带卓越，其坚固的全塑料外壳。其天线范围包含不锈钢喇叭和封闭的塑料管。可以更换封闭的天线版本，而无需从过程中删除天线机箱。2290型本地编程由插件显示模块辅助。2290的信号处理算法基于多年的非接触式测量经验，使其成为简单且具有挑战性的应用的绝佳选择。

非接触式微波级变送器的操作基于微波突发的飞行时间的测量。微波冲动的传播速度在空气，气体或真空中几乎是相同的，并且与过程温度和压力无关，因此测量的距离不受待测介质的物理参数的影响。电平发射机每秒产生数十亿微波脉冲，从天线发射，通过19°聚焦，能量由过程介质反射。通过电子器件测量和处理反射信号的飞行时间，然后将其转换为距离，水平或体积比例数据。特定介质的测量性取决于反射信号的强度，其基于距离，介电常数和表面湍流的诸如诸如距离，介电常数和表面湍流而变化的强度。介质的相对介电常数（R）应大于1.9。

标志2290非接触式雷达级变送器的功能包括：

• 19°波束角
• 坦克映射功能
• 大点矩阵LCD显示屏
• 预定义罐形状
• 适用于烟雾，冷凝和光泡沫层

典型应用：

• 散装储罐
• 天坦克
• 用于混合和批处理的工艺血管
• 缓冲罐
• 调理船只
• 金属或塑料

---

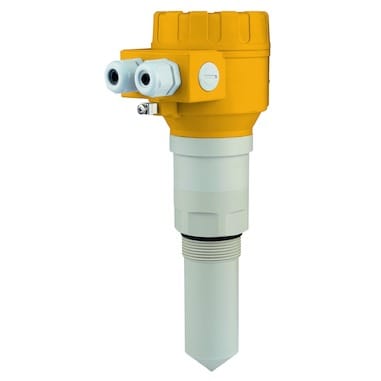

GF 2290非接触式雷达电平传感器

牌：+ gf +

部分参考：2290-x-xx-x
iwn：lev-003898.

类别：等级传感器，雷达电平发射器

+ GF + 2290脉冲雷达是工业过程中最渐进的非接触雷达电平变送器。具有出色的精度，紧凑的天线和用户友好的设置，2290是一种有效，简单，低成本的优选选择，用于苛刻的级别应用。

标识2290非接触雷达级变送器的规范细节：

测量值
水平，距离;计算值：体积，质量

测量范围
0.2 m - 18 m（0.65英尺 - 59英尺）（取决于工艺液的r）

准确性
+/- 3毫米（0.1英寸）

工艺温度
-30°C ... + 100°C（-22°C ... + 212°C），最大值高达120°C（248°F）。2分钟）;使用PP Antenna外壳：最大值：80°C（176°F）

工艺压力
25巴在120°C（248°F）;带塑料天线外壳：25°C（77°F）3巴

测量频率
10 ... 60秒根据应用程序设置

住房
塑料（/ PBT）

光束角度
至少19°

进入保护
IP 67.

进程连接
DN40 /1½“BSP，1½”NPT“线程

输出
4 - 20 ma +哈特

电源供应
20 V ... 36 V DC

一般批准
ATEX（IA）：II 1/2 G EX IA IIB T6 ... T5 GA / GB， ICEX（IA）：EX IA IIB T6 ... T5 GA / GB，CE，FCC
