旋涡流量计椭圆插入EX DELTA II

旋涡流量计|

规范| CAD绘图

---

---

•适用于液体、气体或蒸汽
• 宽的流量范围
• 适用于高温气体

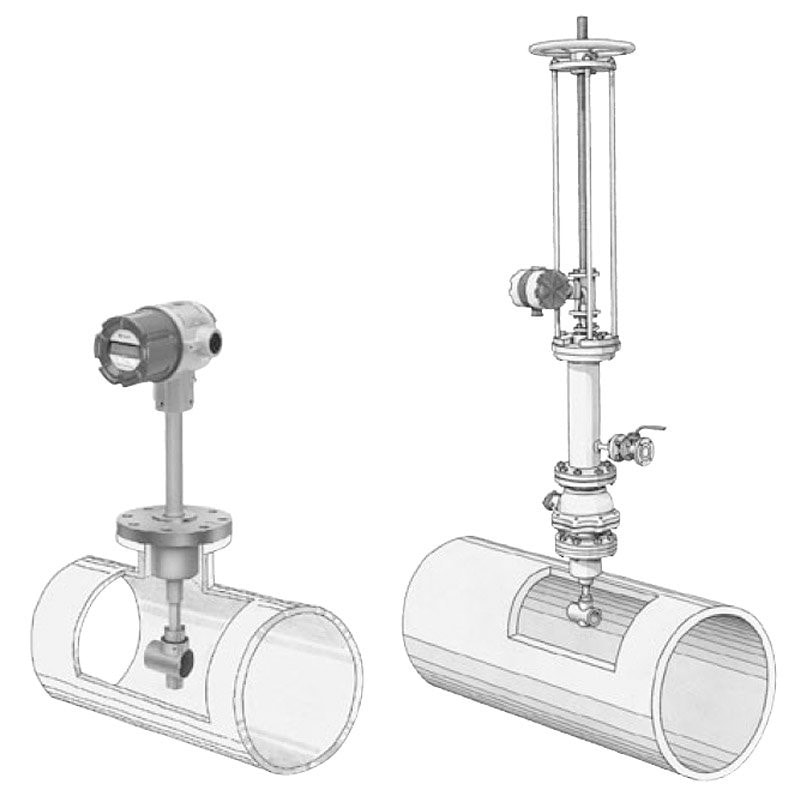

插入EX DELTA II涡流仪是直径大于200mm管道的经济选择。在新的安装或改造中，用户只需要将探针插入管道。插入EX DELTA系列包括测量液体或气体/蒸汽流量的选项。热分接头特别适用于连续过程的在线测量，或不能被中断的过程。附加的设计和安装选项包括固定或可更换传感器和整体或远程指示器，带或不带显示器。

旋涡椭圆插入EX DELTA II流量计的特点包括:

• 不锈钢结构
• 液体或气体/蒸汽流版本
• 可配置固定或热插拔式传感器
• 可用积分或远程指示器，带或不带显示
• 适用管道直径200 - 2000mm

宽流量范围:

• 液体:72 ~ 67800 m3/hr
• 气体:923 ~ 565000 m3/hr
• Steam：高达3680吨/小时（3.03至1760 t / hr，5 bar）
• 宽的温度范围-40到+300°C
• 操作压力高达13.7 Bar
• 精度:±2% FS
• 输出:4 - 20ma或脉冲
• 智能型Hart®和现场总线通信
• ATEX, FM, CSA和TIIS获得批准

---

插入EX DELTA II流量计

品牌:椭圆形

Ref部分:VXxx050 -
IWN:FLO-902816.

类别:流量计，旋涡流量计

液体:干净的水，脏水

气体:空气，其他气体，蒸汽

插入式EX DELTA II涡流流量计是直径大于200mm的管道的经济选择，包括测量液体或气体/蒸汽流量的选项

旋涡流量计OVAL插入EX DELTA II的详细规格:

管的大小
DN200——DN2000

物质的身体
不锈钢

流量范围
液体:72 ~ 67800m³/h，气体:923 ~ 565000 m³/h，蒸汽:高达3680吨/小时

准确性
±2% FS

压力范围
高达13.7巴

输出&审稿
4 - 20mA或脉冲，HART和现场总线通信

操作TEMP系列
-10年到300年ᵒC

插入/ inline.
插入

流体类型
清水，脏水，空气，其他气体，蒸汽

适用于液体
液体，气体和蒸汽

权力
12 ~ 45V DC

批准
ATEX, FM, CSA和TIIS获得批准

连接类型
法兰ANSI, DIN, JIS
