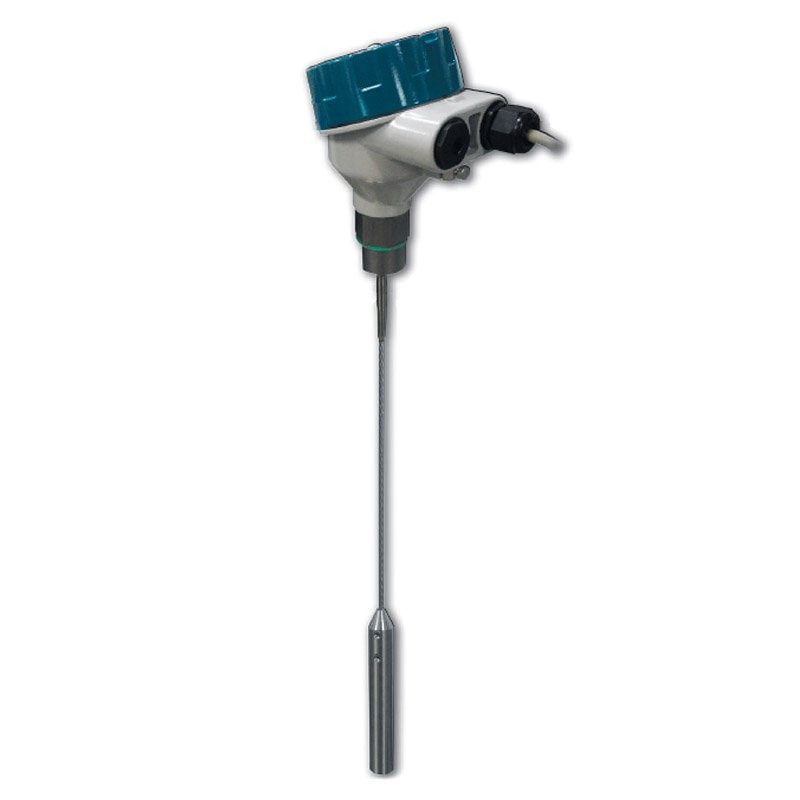

Guidense TDR100导游级雷达

等级传感器|雷达水平变送器

规格|CAD绘图

---

---

•智能电平测量
• 适用于大多数液体和固体
• 简易安装

Guidense TDR100是导向雷达，用于连续水平测量和液体和固体点测量检测，具有主动模拟和控制输出。使用4线系统安装非常易于安装：电源的一组2个电线，每个输出为2根电线组。

与所有iCenta产品一样，通过单个按钮操作，可以易于安装和快速配置。

Guidense TDR100通过其连接螺纹垂直安装到罐中，该连接螺纹直接拧入标准螺纹罐连接，即焊接插座，或者可以拧入凸缘，该凸缘连接到罐喷嘴。
为满足各种应用要求，Guidense TDR100具有三种不同的探头类型：单杆探头，钢丝绳探头和同轴探头。建议单杆探头用于液体中的安装和旁路室和静脉阱。建议使用钢丝绳探头，用于固体，高坦克，有限的净空。同轴探针是无麻烦的“任何地方的应用”的理想解决方案;在几乎所有条件下确保可靠的测量。

最常用的安装可用的电缆和杆接口的各种连接和选择。

Guidense TDR100引导级雷达的特点包括：

• 智能电平测量解决方案非常适合离网和难以到达位置。
• 在几乎所有液体和固体中合适 - 与改变的工艺条件无关，例如密度，导电，温度，压力，蒸气，湍流，低介电常数或低反射率。
• 该指南几乎没有安装限制：小罐，高大和窄喷嘴或难以坦克几何形状或接近干扰结构

合适的应用：

• 粉体散装固体
• 化学罐
• 偏远地区的水和废水。

---

GUIDENSE TDR100.

品牌：流体

部分参考：TDR100-
iwn：Lev-167955.

类别：等级传感器，雷达电平发射器

液体：化学，清洁水，脏水，燃料和油，浆料

Guidense是一种坚固的导波级雷达发射器，用于连续水平测量和点水平检测在液体和固体中，快速配置通过单个按钮操作。

Guidense TDR100引导级雷达的规范细节：

直径
单杆探头：O / 6mm。
钢丝绳探头：O / 4mm /配重：O / 22mm。
同轴探针：O / 17.2mm

物质体
铝制/耐钢

测量范围
100到20.000mm.

准确性
测量距离的±3mm或0.03％，以较大者为准。

操作TEMP系列
-40°C至+ 150°C。

压力范围
-1bar到40bar。

输出和Comms.
模拟

插入/ inline.
插入

媒体类型
液体和固体

适用的液体
危险材料选项

力量
12至30V DC

批准/重点
ATEX II 1/2 G EX IA / D IIC T6 GA /，IP68 / NEMA6P。

连接类型
G 3/4 A或3/4“NPT（扳手尺寸32mm）。
