Echotouch US06-12反射超声电平发射器

等级传感器|超声波水平传感器

规格|CAD绘图

---

---

•专有反思Tech™
•范围最多12米
•快速准确的配置

流动线的螺旋型US06-12是一个本质安全的反光超声电平发射器，可提供高达39.3'（12米）的连续水平测量，具有4-20 mA的模拟信号输出。

快速准确的配置通过其整体按钮显示模块或网络计算机软件来控制。非接触式液位传感器具有我们专有的反射技术™，可在冷凝环境中提供可靠的级别测量。为具有非发泡或高蒸气罐的散装罐中选择该传感器，如化学品，水，废水和油。典型的应用包括散装储存，中和罐，澄清器和垃圾泄漏。

凝结是液位应用中最常见的变量。冷凝验证具有水平换能器的超声波传感器的声学信号，将信号强度和光噪声比较高，高达50％，并大大降低了它们的测量可靠性。在反射技术的核心，是一个简单的事实。与扁平水平表面不同，显着的水滴不能粘附到光滑的垂直表面上。通过垂直定向换能器，冷凝耗尽换能器，不会影响传感器性能。无阻碍的发射和接收信号被重定向到45º反射器的液体，提供可靠的电平测量。感谢重力。

螺旋型反射超声电平发射器的特点包括：

• 提供600万（19.6'）和12米（39.3'）测量范围
• 反射技术™可靠地凝结
• 具有IP68 PP外壳的耐腐蚀PVDF传感器
• 具有可选信号故障安全输出的故障安全诊断
• LCD显示屏表示跨度的英寸，米或百分比的水平
• 哈特通信点对点和多滴模式
• 窄3“（7.6cm）光束宽度，适用于有限空间的应用
• 窗口外壳盖提供液体紧密级别指示
• 通过按钮显示或Webcal软件配置
• 自动温度补偿从-40º到80ºC。

订购笔记：

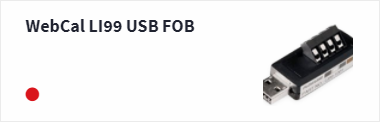

1. 如果没有Webcal USB FOB，就无法掩盖Echotouch。一个FOB将配置所有呼吸中心产品。
2. Webcal是免费下载的www.flowline.com/webcal.

本质安全的反光超声波多功能电平发射器可提供高达39.3'（12M）的连续电平测量，具有4-20 mA模拟信号输出。

Echotouch反光超声电平变送器的规范细节包括：

范围
US06：8“至19.6'（20厘米至6米）
US12：18“至39.3'（45.7cm至12米）

物质体
聚丙烯

梁宽
US06：3“（7.6cm）
US12：6“（15.2cm）

准确性
范围的±0.2％

操作TEMP系列
F：-40º至176º
C：-40º至80º

压力范围
30 psi（2 bar）

输出
4-20mA，双线

分类完全安全

流体类型
液体

适用的液体
腐蚀性，粘性或脏液体

电源电压
14-28 VDC.

批准
ce，rohs.
haz loc：I类，div 1，组a，b，c＆d;II级，组E，F＆G;
III类;I类，第0级，Group IIC，第20区，Group IIC
Iecex：II 1G，EEX IA IIC GC

连接
2“npt / g
