echopod UG01-03反射超声电平发射器

等级传感器|超声波水平传感器

规格|CAD绘图

---

---

•专有反射技术™
• 高达3米的范围
• 快速准确的配置

通用反光超声波多功能电平发射器可提供高达9.8'（3M）的连续电平测量，具有4-20 mA模拟信号输出和四个继电器，并通过我们的网络计算机软件配置。非接触式液位传感器具有我们专有的反射技术™，可在冷凝环境中提供可靠的级别测量。每个继电器都可以配置为警报，自动填充或空功能。为具有非发泡或高蒸气介质的小罐中选择该传感器，如化学品，水，废水和油。典型应用包括日坦克，IBC或滚筒，冷却塔，滑动或机器，工艺罐和垃圾泄漏。

凝结是液位应用中最常见的变量。

冷凝验证具有水平换能器的超声波传感器的声学信号，将信号强度和光噪声比较高，高达50％，并大大降低了它们的测量可靠性。在反射技术的核心，是一个简单的事实。与扁平水平表面不同，显着的水滴不能粘附到光滑的垂直表面上。通过垂直定向换能器，冷凝耗尽换能器，不会影响传感器性能。无阻碍的发射和接收信号被重定向到45º反射器的液体，提供可靠的电平测量。感谢重力。

棘波反射超声电平发射器的特点包括：

• 提供1.5米（4.9'）和3M（9.8'）测量范围
• 故障安全诊断与选择继电器和信号输出
• 狭窄的2英寸(5cm)波束宽度的应用与有限的空间
• 耐腐蚀PVDF换能器和紧凑型PP外壳
• 短1.5“（3.8cm）死区最大化罐灌装能力
• 自动温度补偿从-40º到80ºC。
• 具有嵌入式控制逻辑的四个可编程继电器
  • 1个泵或阀，3个报警
  • 2泵引线滞后2个警报
  • 2个泵双工，2个报警
  • 4独立切换点警报

点笔记：

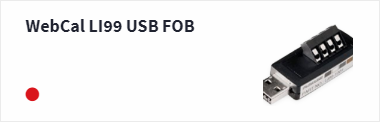

1. EchoPod不能在没有WebCal USB FOB的情况下配置。一个离岸价将配置所有的echo pod。
2. Webcal是免费下载的www.flowline.com/webcal

产品规格：

通用多功能反光超声电平变送器可提供高达9.8'（3M）的连续电平测量，具有4-20 mA模拟信号输出和四个继电器。

Echopod反射超声电平发射器的规范细节包括：

范围
UG01: 1.5 " to 4.9 ' (3.8cm to 1.5m)
UG03：4“至9.8'（10.1cm至3米）

物质体
聚丙烯

波束宽度
5厘米（2“）

精度
UG01: 0.125”(3毫米)
UG03：±0.2％的范围

操作温度范围内
F：-40º至176º
C：-40º至80º

压力范围
30 psi（2 bar）

输出
4-20mA，双线

消费
0.5W

流体类型
液体

适用的液体
腐蚀性、粘性或肮脏的液体

电源电压
14-28 VDC.

批准
ce，rohs.

连接
2“npt / g

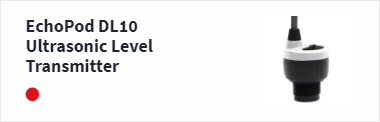

顶级配套产品
