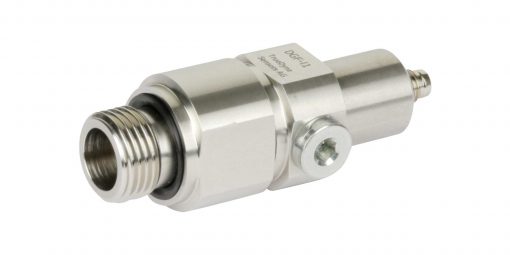

Truedyne DGF-I1用于气体的密度传感器

密度传感器

规格|CAD绘图

---

---

•高精度测量
•紧凑的设计
•C 实时致力于气体混合物的质量

直接在气体管线中或气体罐中测量气体的密度：通过来自Truedyne的DGF-I1密度传感器可以实现这一点。

在传感器的核心是一种微机电系统（MEMS），其具有调谐叉形式的振荡器。为了测量，围绕MEMS的金属壳体填充有介质。振荡器的固有频率根据其周围的气体的密度而变化。为了补偿温度效应，将铂电阻精确测量局部温度内置在传感器中。

传感器非常紧凑，直径为31毫米，长度为63毫米，甚至可以置于最小的空间中。它直接拧入气体管线或储气罐中，具有集成连接，并且过滤器防止污染。测量值通过RS485接口传输到更高级别的系统。响应时间为5秒，直接在过程中直接测量 - 测量不必中断。


Truedyne DGF-I1密度传感器的功能包括：

• 微机电系统（MEMS）
• 测量密度，但温度和压力
• 工作温度：-20°C至+ 60°C
• 测量范围：0-10巴（绝对）
• 监测焊接气体混合物
• M8连接，4针，根据IEC 61076-2-104

Truedyne DGF-I1用于气体

品牌：truedyne.

部分参考：DGF-I1
iwn：DGF-I1G.

类别：密度传感器，气体

Truedyne DGF-I1 Desnity传感器的规范细节：

管尺寸
NA.

物质体
不锈钢

压力范围
0-10巴（绝对）

电源
DC 4.5 ... 12 V（最大200 MW）

联系
M8连接，4针，根据IEC 61076-2-104

操作TEMP系列
-20°C至+ 60°C

批准
ce

密度传感器重量
<150克

沟通
•在硬件标准RS485上。
•Modbus RTU通信协议（由Modbus RTU启发），请参阅“Modbus RTU寄存器

允许的媒体
仅使用允许的气体或它们的混合物具有低水分浓度（<0.1％）。

•氢气（H2）
•氦气（他）
•氮气（N2）
•氧气（O2）
•二氧化碳（CO2）
•氩气（AR）

在适用的个人澄清之后，可以使用偏离上面列出的液体的介质。例如，这些包括氖（Ne）和Krypton（KR）。
