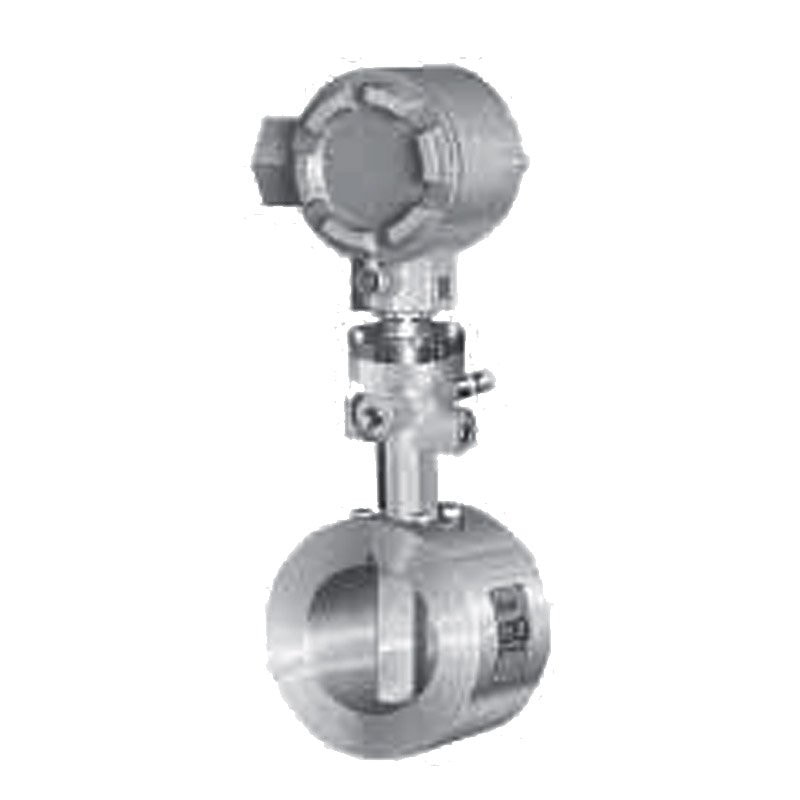

DELTAFLOW旋涡流量计

旋涡流量计|

规范| CAD绘图

---

---

• 宽的流量范围
• 高精度
• 没有转动部件

DELTAFLOW旋涡是一种用于测量大尺寸管道中气体流量的仪器。涡流流量计包括一个探针，相当于一个2英寸的DELTA涡流流量计，插入管道中，通过测量流经管道的过程流体的代表性流速来确定实际流量。涡流检测采用热敏电阻传感器。

DELTAFLOW旋涡流量计的特点包括:

• 流量范围宽，精度高
• 特别小的压力损失，节省能源
• 带有气体清洗传感器的型号，可测量脏气体和高温服务(高达350°C)
• 可更换的传感器组件消除了在检查或维护期间中断过程的需要
• 天生对周围环境的振动不敏感
• 无运动部件磨损，使用寿命长
• 适用于较脏的气体流量

Deltaflow
涡

品牌:椭圆形

Ref部分:VF
IWN:flo - 582464

类别:流量计，旋涡流量计

液体:干净的水，脏水

气体:空气，其他气体，蒸汽

带有热敏电阻传感器的涡流流量计，用于涡流街检测。热敏电阻温度的变化导致电阻值的变化和与流速成正比的一系列脉冲。气体净化版本可用于计量含有灰尘和雾的气体，或高或低温气体。

DELTAFLOW旋涡流量计规格详细说明:

管的大小
DN20——DN500

物质的身体
Sus304 stpg370 Sus304 stpy400 sus304tp

流量范围
12.5 m³/小时到19000 m³/ h

精度
RD的±1%，FS的±1%

操作温度范围内
-30到130°C

压力范围
1.8到5 mpa

输出&审稿
晶体管开路集电极输出;Max。电压x电流:27V DC x 20mA;脉冲宽度:1 女士

插入/内联
内联

流体类型
气体

适用于液体
气体

权力
32 vdc±2 v

批准
Jis 10, 20, 30k, asme / jpi 150, 300

连接类型
G3/4(内螺纹)
