Deltaflow插入涡流流量计

流量计|涡流流量计

规格|CAD绘图

---

---

•宽流量范围
• 高精度
• 没有移动部件

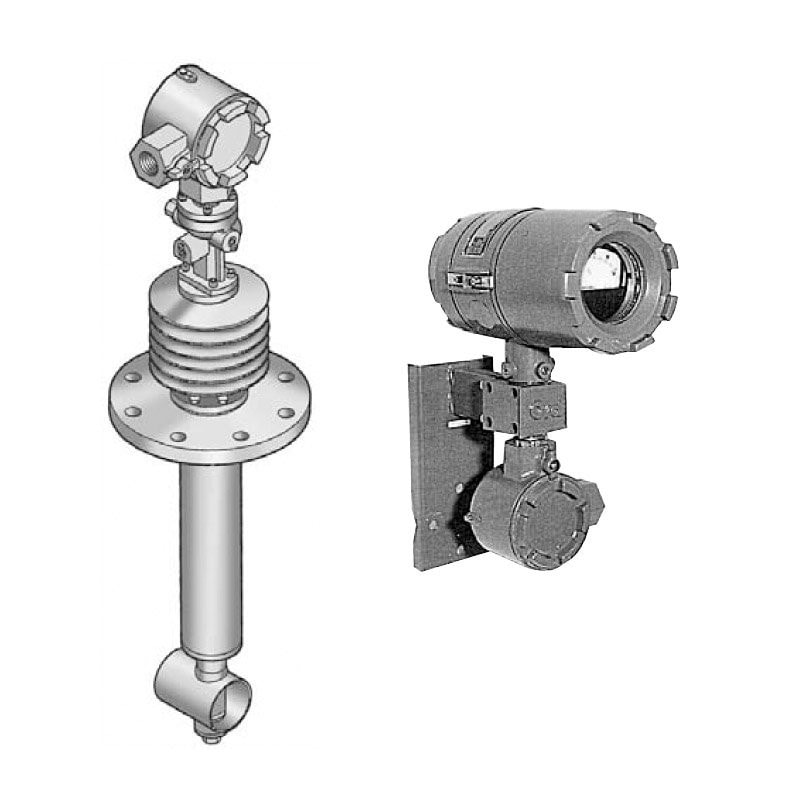

已经开发了Delta流动插入涡流流量计，用于测量大尺寸管道中的气流。Delta Model Vortex流量计包括等于2英寸Delta Vortex仪表的探针，该探针插入管道中，确定实际流速。这是通过测量通过它的过程流体的代表性流速来实现的。热敏电阻传感器用于涡旋检测。

Vortex流量计椭圆形插入Delta模型VF的功能包括：

• 以高精度的宽流量范围
• 节省能源的极小压力损失
• 带燃气吹扫传感器的型号允许测量脏气体和高温服务（高达350°C）
• 可更换的传感器组件消除了在检查或维护期间中断过程的需要
• 本质上对周围环境中的振动固有不敏感
• 没有移动部件磨损，给予长期的使用寿命

Deltaflow插入涡流流量计

品牌：椭圆形

部分参考：vf0506d.
iwn：FLO-418976.

类别：流量计，涡流流量计

液体：清水，脏水

气体：空气，其他气体，蒸汽

插入热敏电阻式工业涡流计用于气体测量的大型管道，用于测量大型管道中的气流，插入Δ模型VF包括用于涡旋街道检测的热敏电阻传感器，以及相当于插入的2英寸三角形涡流计的探头通过测量通过它的工艺流体的代表性流速来确定实际流速。

Vortex流量计椭圆形插入Delta型号VF的规范细节：

管尺寸
dn200到dn5000.

物质体
测量管：或SCS13A虚张机体：SUS304或SCS13Ameter Body：SUS304或SCS13A

流量范围
最大速度30m / s

准确性
满量程±2％或更好

操作TEMP系列
-40至350°C

压力范围
最多0.971MPa.

输出和Comms.
开路集电极输出（电容：27VDC，20mA）脉冲宽度：1ms

插入/ inline.
插入

流体类型
气体

适用的液体
气体

力量
32VDC±2V.

批准
JIS 10,20,30K，ASME / JPI 150,300

连接类型
G3 / 4（内线）
