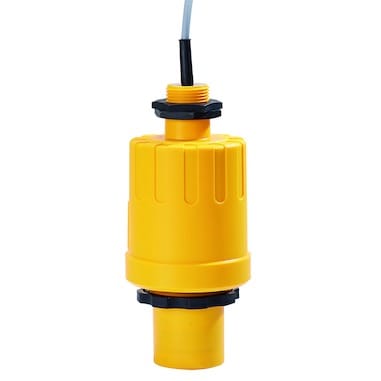

2270超声波液位传感器

|超声波液位传感器

规范| CAD绘图

---

---

•紧凑的房屋
• PP或PVDF传感器本体
• 2线紧凑型传感器

来自+GF+的2270型是一种坚固、高性能的超声波液位测量传感器，传感器和处理电子集成在一个外壳中。它提供了2260超声波液位变送器的所有复杂的回声检测功能。

对于单罐和多罐应用，建议使用HART协议或4至20 mA的2线传感器与面板安装控制器或PLC直接通信。

无论是在水池或储罐液位测量，储罐内容物测量，或明渠流量测量，2270液位传感器提供了答案。传感范围可达6米。PP和PVDF传感器体在需要检测浓化学物质的应用中具有最佳的耐化学性。

图章2270超声波液位传感器的特点包括:

• 2线紧凑型传感器
• 非接触式测量水平
• 窄5°光束角
• 水平，音量和明渠流量
• 紧凑的房屋
• 32点线性化
• 全温度补偿电子学
• 杰出的信号处理软件，提供高精度的测量结果
• PP或PVDF传感器体具有最佳的耐化学性
• 2270型是一种坚固耐用、高性能的超声波
• 4 ~ 20 mA / HART接口

典型应用:

• 河水
• 海水
• 饮用水
• 软化水
• 处理过的水

---

2270超声波液位传感器

品牌:+ GF +

Ref部分:2270 - x - xx - x
IWN:lev - 003883

类别:液位传感器，超声波液位传感器

产品规格:

2270型是一种坚固、高性能的超声波液位传感器，传感器和处理电子集成在一个外壳中。

标识2270超声波液位传感器的规范细节 - （2270-X-XX-4/2270-X-XX-6）：

范围
0.2至4米/ 0.65至13英尺
0.25至6米/ 0.82至20英尺

外壳材料
PP或PVDF.

进入保护
Ip68 / nema 6p

准确性
±(测量距离的0.2% +量程的0.05%)

操作TEMP系列
-30°C to +90°C(-22°F to +194°F)

压力
0.05至0.3 MPa(0.5至3 bar) 7.25 psi至43.5 psi

输出
2线4-20 mA，最大。600欧姆;HART接口，Rt >/= 250欧姆

测量频率
80 kHz.

决议
<2米(6.6英尺):1毫米(0.04英寸)，2到4米(6.6到13.1英尺):2毫米(0.08英寸)

总波束角度
5 - 6°

电源电压
DC 12 ~ 36v

进程连接
1½”BSP / NPT 2″BSP / NPT
