2260超声波液位变送器

|超声波液位传感器

规范| CAD绘图

---

---

•非接触式测量水平
• 耐化学
• 2线紧凑型传感器

来自+GF+的2260型是一种坚固耐用、高性能的超声波二次雷电防护水平测量变送器，具有传感器和处理电子设备和显示/编程单元合并到一个单一的外壳中。

所有2260型电平变送器都使用已建立的高端脉冲回波传感器，提供窄波束角度和可靠的测量范围，最远可达15米。

对于小型独立罐，发射器提供简单的2线4至20 mA输出，附加功率继电器触点。它可以使用按钮和大的图形显示进行编程。对于大型和/或多罐应用，建议使用HART接口版本，直接与面板安装控制器或PLC通信。HART协议可以方便地用于编写这些版本。

对于危险区域，2260型超声波液位变送器可提供防爆认证。

图章2260超声波液位变送器的特点包括:

• 2线紧凑型传感器
• 非接触式测量水平
• 窄5°光束角
• 全温度补偿电子学
• 杰出的信号处理软件，提供高精度的测量结果
• PP或PVDF传感器体具有最佳的耐化学性
• 快速设置菜单，高效安装
• 插件键盘和显示
• PP或PVDF传感器体具有最佳的耐化学性
• 二次防雷
• 高/低报警开关继电器
• 4 ~ 20 mA / HART接口

典型应用:

• 河水
• 海水
• 饮用水
• 软化水
• 处理过的水

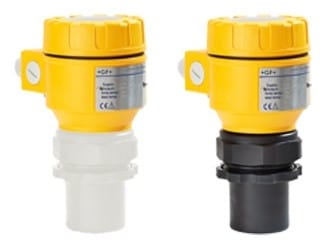

GF 2260超声波液位传感器

品牌:+ GF +

Ref部分:2260 - x - xx - x
IWN:lev - 003890

类别:液位传感器，超声波液位传感器

产品规格:

2260型超声波液位变送器是一种坚固耐用、高性能的超声波二次防雷液位测量变送器，具有传感器、处理电子和显示/编程单元合并到一个单一的外壳。

图章2260超声波液位变送器规格说明:

类型

范围

总波束角

测量频率

精度


决议


过程的温度

过程的压力


外壳材料

进入保护

过程连接

输出



电力供应

一般审批

2260 - x - xxx - 4

0.2到4米/ 0.65到13英尺

6°

80千赫

*±(测量值的0.2%) 距离加上0.05%的距离)

<2米:1毫米，2至5米，
2毫米，5至10米:5毫米，>10米:10毫米

-30°C至+90°C

(绝对)0.03至0.3 MPa(0.3至3bar)

页或PVDF

IP 68, nema 6p

1 1/2 " BSP / NPT

2线4-20 mA，最大。600
欧姆;HART接口，Rt >/= 250欧姆
Ω

12 ~ 36v DC / 44 ~ 800mw

CE、RoHS
(可选- ATEX II 1 G EEx ia IIB T6, IP68, NEMA 6P)

2260 - x - xxx - 6所示

0.25 6米/ 0.82至20英尺

5°

80千赫
















2”BSP / NPT

2260 - x - xxx - 15所示

0.45至15米/ 1.5至 49英尺

5°

40 千赫
















DN 125 / 5英寸法兰
